Tageslicht-Spot mit starrem Rohr SRT

Tageslicht-Spot mit starrem Rohr SRT

Beschreibung



SF_ mit flexiblem RohrTageslicht-Spot mit starrem Rohr SRT


SF_-L mit flexiblem Rohr und mit Direktbelichtung des Dachgeschosses



Der neue Tageslicht-Spot vom Typ SF_ bzw. SF_-L verfügt über:



einen bis zu 10% verbesserten U Wert im Vergleich zur Version mit Kuppel



einen integrierten universellen Eindeckrahmen für die noch einfache Montage



Der Tageslicht-Spot SF_ besteht aus dem Oberteil mit Lichtfenster und integriertem Eindeckrahmen, drei 61 cm langen, starren Rohrelementen SRM, einen Rohrbogen SRK*, dem Deckenring mit Prismendiffuser und dem Montageset. Die Rohrlänge beträgt insgesamt 210 cm bzw. 180 cm beim SR_550.







Eigenschaften



Flexibles, reflektierendes Rohr ist aus metalisiertem Polyester hergestellt und innen mit Metalldraht verstärkt um die Konstruktion haltbar und stabil zu machen. Mit Hilfe des flexiblen Rohres können konstruktive Hindernisse der Dachkonstruktion mühelos überwunden werden. Die maximale Rohrlänge beim Tageslichtspot mit Durchmesser 350 mm beträgt 4m und 6 m für Durchmesser 550 mm.



Oberteil  Das Oberteil des Tageslicht-Spots besteht aus dem Eindeckrahmenelement aus Aluminium mit dem integrierten Scheibenelement mit 4 mm Einscheiben-Sicherheitsglas. Auf der Innenseite ist der Rohradapter aufgesetzt, der dann mit dem Rohr verbunden wird. Das gesamte Element ist aus Aluminium und im RAL Farbton umbragrau RAL 7022 gefertigt, eine Farbe, die zu fast allen Eindeckmaterialien passt. In der Ausführung SF_-L ist der Rohradapter aus Acrylglas, so dass das Dachgeschoss direkt unter dem Dach mit belichtet werden kann.

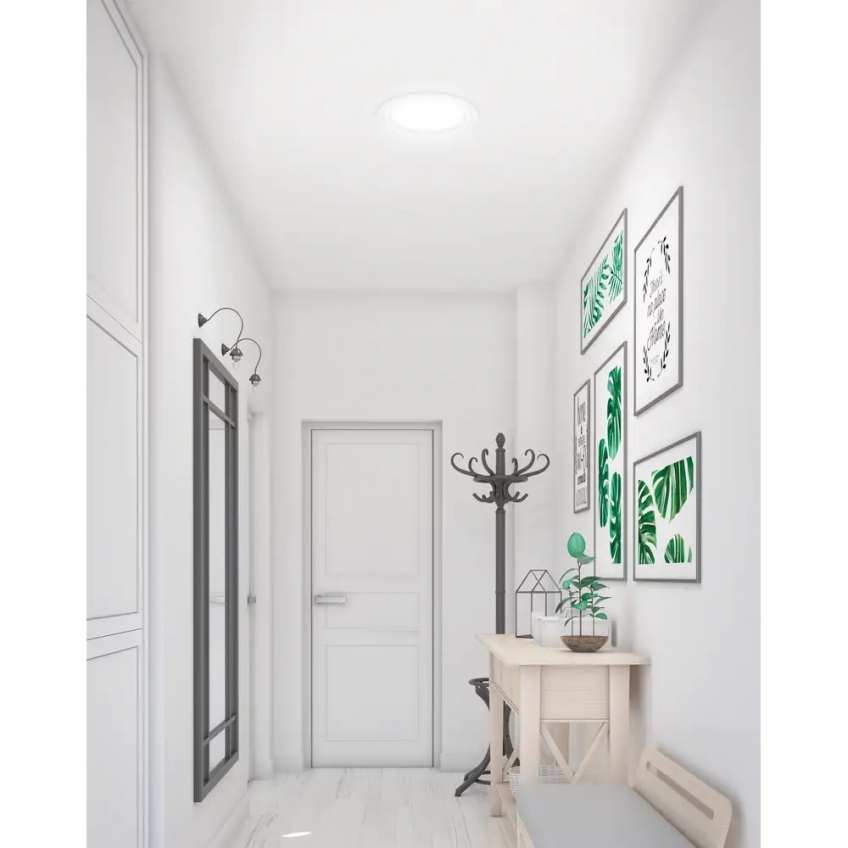

Deckenring Der neue Deckenring ist aus Acrylglas gefertigt und besitzt einen eingesetzten Prismendiffuser. Die Blende ist aus weißem, schlagfestem Kunststoff gefertigt.



SF_  Tageslicht-Spot mit flexiblem Rohr:




Tageslicht-Spot mit starrem Rohr SRT
